AZ4

AZ4
duodioda prostownicza
Żarzenie bezpośrednie równoległe Uż 4 V Iż 2.2 A
Parametry dopuszczalne Utr 300V Io 200 mA Parametry charakterystyczne
<htmlet nocache="yes">Frank_begin</htmlet> value=AZ4 <htmlet nocache="yes">Frank_end</htmlet>
w katalogu Franka

AZ4 to bezpośrednio żarzona duodioda prostownicza z cokołem bocznostykowym. Wprowadzona przed [II wojną światową, była popularna w Europie w latach 30., 40. i 50. XX wieku. Od podobnej AZ1 różni się dwukrotnie większym dopuszczalnym prądem.

Historia i zastosowanie

Wśród lamp z cokołem bocznostykowym wprowadzanych na rynek w latach 30. przez firmę Philips znalazła się również lampa prostownicza AZ4. Stosowano ją w luksusowych odbiornikach radiowych, z dużym poborem prądu anodowego, w urządzeniach nagłaśniających, profesjonalnych, a później także w odbiornikach telewizyjnych. Została zastosowana w wyprodukowanym w końcu lat 30 przez Państwowe Zakłady Tele i Radiotechniczne (PZT) 25 watowym wzmacniaczu akustycznym WL21.

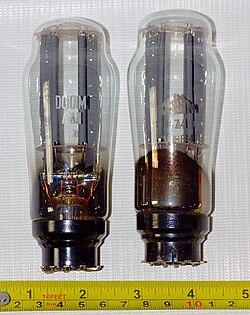

Po II wojnie światowej w Polsce produkowano lampy AZ4 w Państwowej Wytwórni Lamp Radiowych (PWLR), Zakładach Wytwórczych Lamp Elektrycznych (ZWLE) i Doświadczalnych Zakładach Lamp Elektronowych (DOLAM). Były one stosowane w odbiornikach radiowych Aga RSZ-F-8W (tak zwana "Aga radiowęzłowa") i Ballada. Główne zastosowanie znalazły jednak w sprzęcie profesjonalnym, na przykład we wzmacniaczach nagłaśniających ZWMT, WR550/54 i ZR100/52 oraz w sprzęcie importowanym. W 1961 wyprodukowano w Polsce 8 tysięcy tych lamp, cena detaliczna wynosiła 24 zł.

Odpowiedniki

Identyczne parametry elektryczne ma lampa AZ12 z cokołem metalowym.

Początkowo lampy AZ4 były produkowane również pod oznaczeniami DE7 i TAZ4.

Bibliografia

1. Piotr Mikołajczyk i Bohdan Paszkowski: Electronic Universal Vade-mecum, WNT, Warszawa, 1964.
2. Piotr Mikołajczyk: Vademecum Lamp Elektronowych, PWT, Warszawa, 1957.
3. Antoniewicz Jerzy (red.): Urządzenia i systemy, PWT, Warszawa, 1959.
